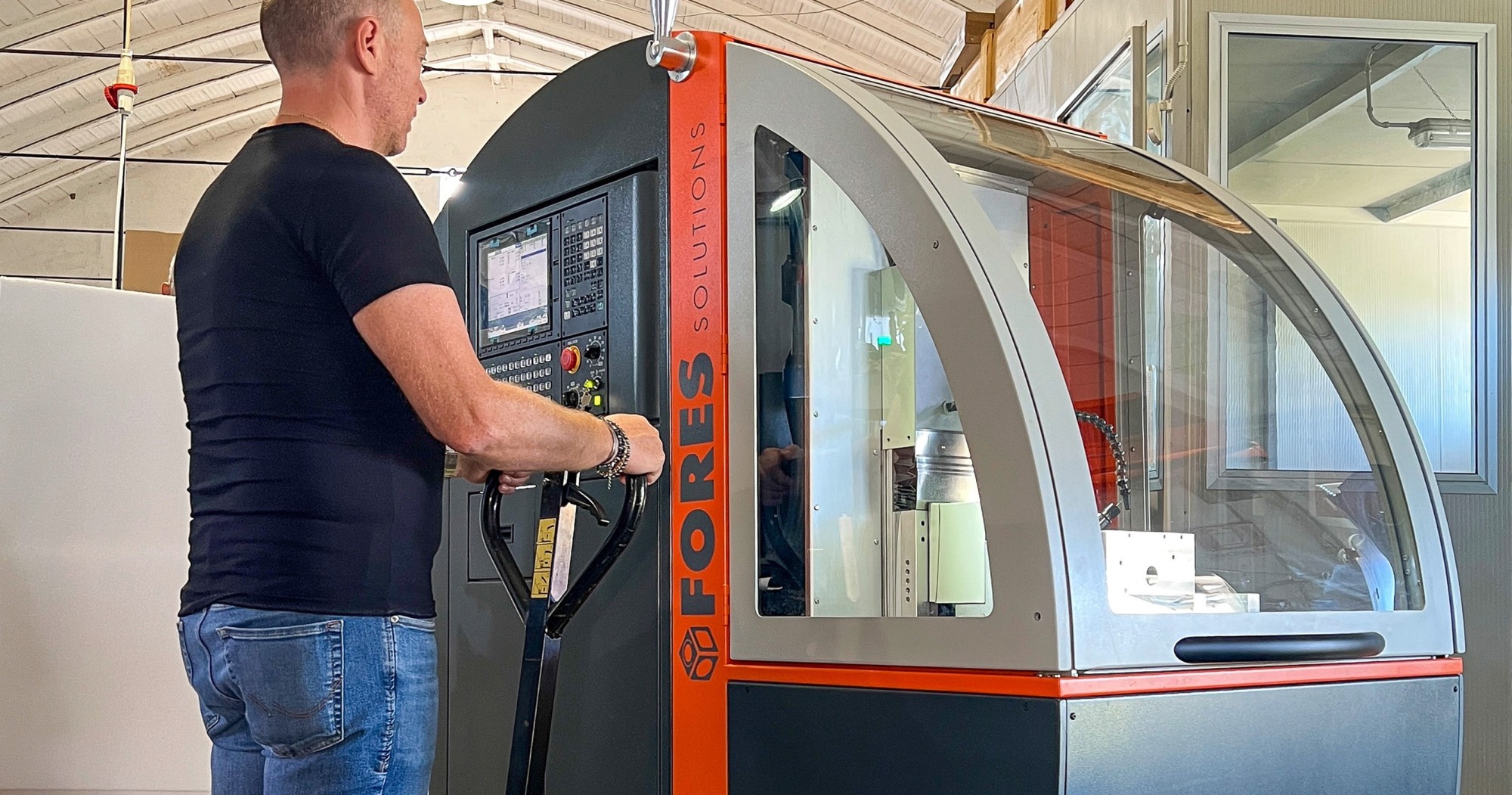

Fores648 header place
place, plug & work
Fores648 header plug
place, plug & work

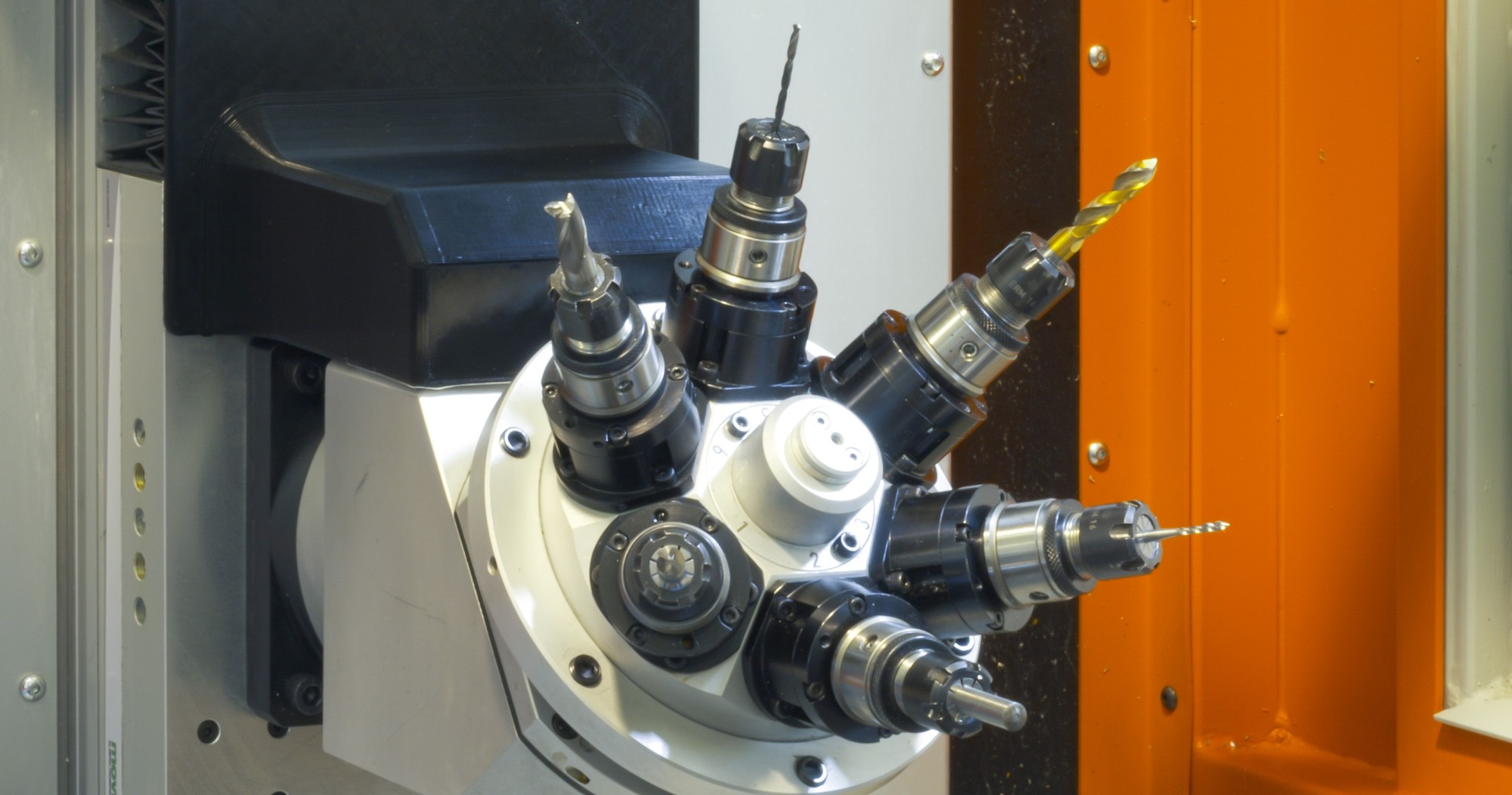

Fores648 header work
Percer – Fraiser – Rectifier

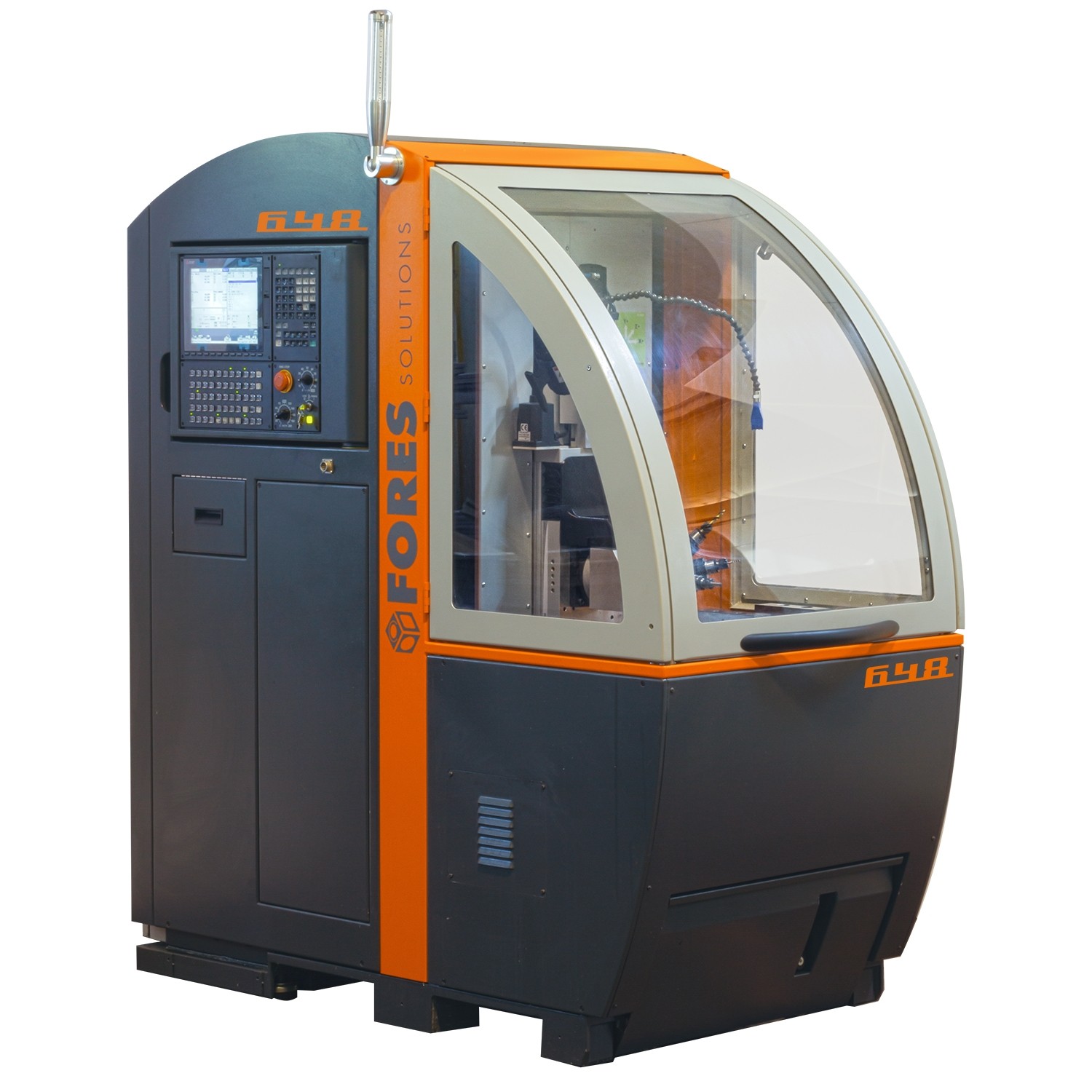

Fores648 header mc kpl
FORES 624 – Centre de perçage et de fraisage compact et mobile
place, plug & work

FORES 648 – le centre de perçage et de fraisage compact et mobile

Les petits usinages, les usinages de détail et les usinages de finition sont souvent une affaire coûteuse sur les grands centres d’usinage, qui sont par conséquent chers, et ils bloquent en outre ces installations de production de manière excessive. Un petit centre d’usinage très flexible, mis à disposition selon les besoins, aide ici à rationaliser fortement le processus de production. Mais le centre d›usinage compact mobile FORES 648 rend également de précieux services en tant que machine autonome rapidement installée et permet l’usinage efficace et précis de petites pièces avec des processus de perçage, de fraisage et de rectification.

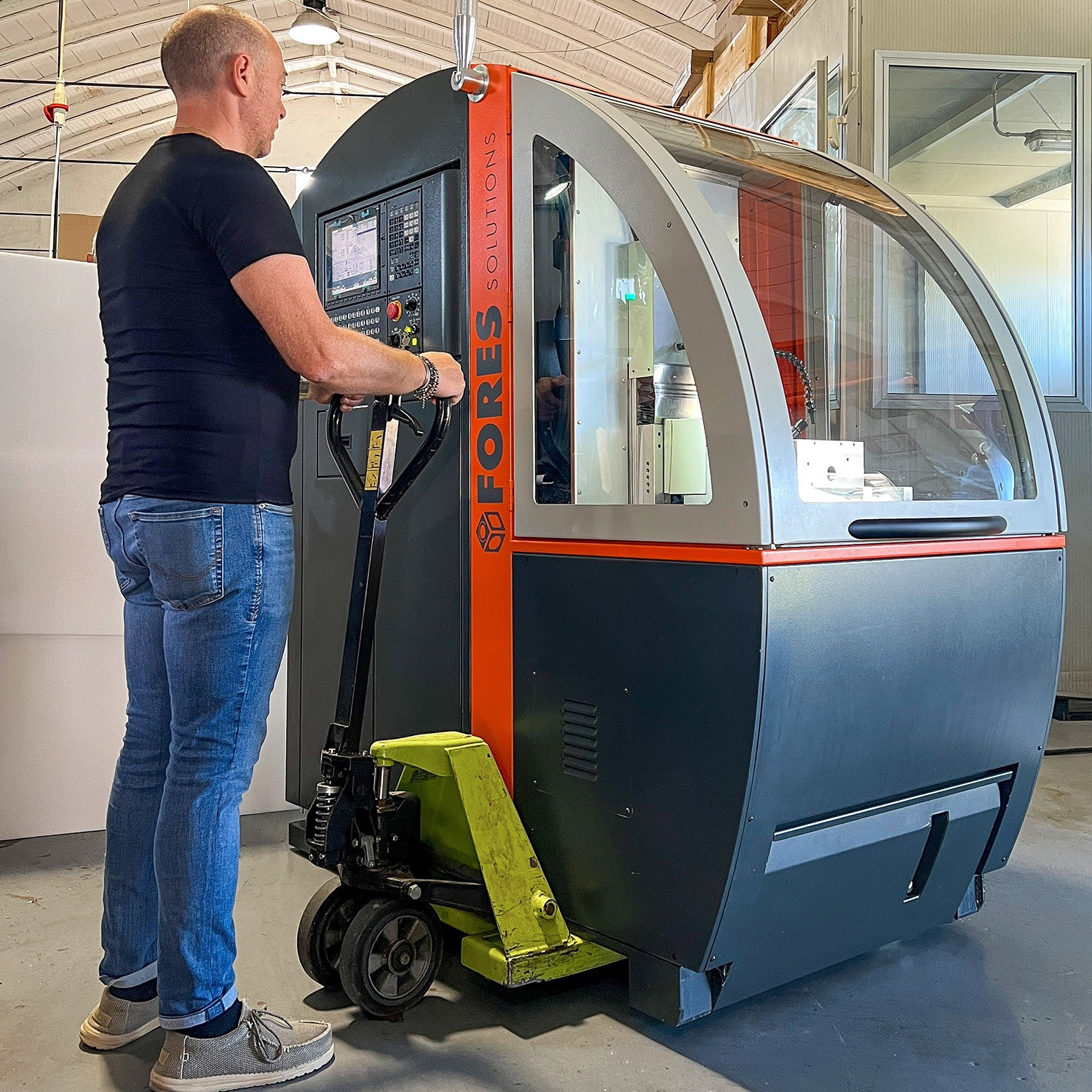

Fores648 cont place

Centre d’usinage compact et mobile

Avec un poids d’à peine 900 kg, le FORES 648 peut être transporté rapidement et facilement à l’aide d’un transpalette sur le lieu d’utilisation souhaité et, grâce à la surface au sol nécessaire d’à peine 2 m2, il peut être installé partout de manière flexible.

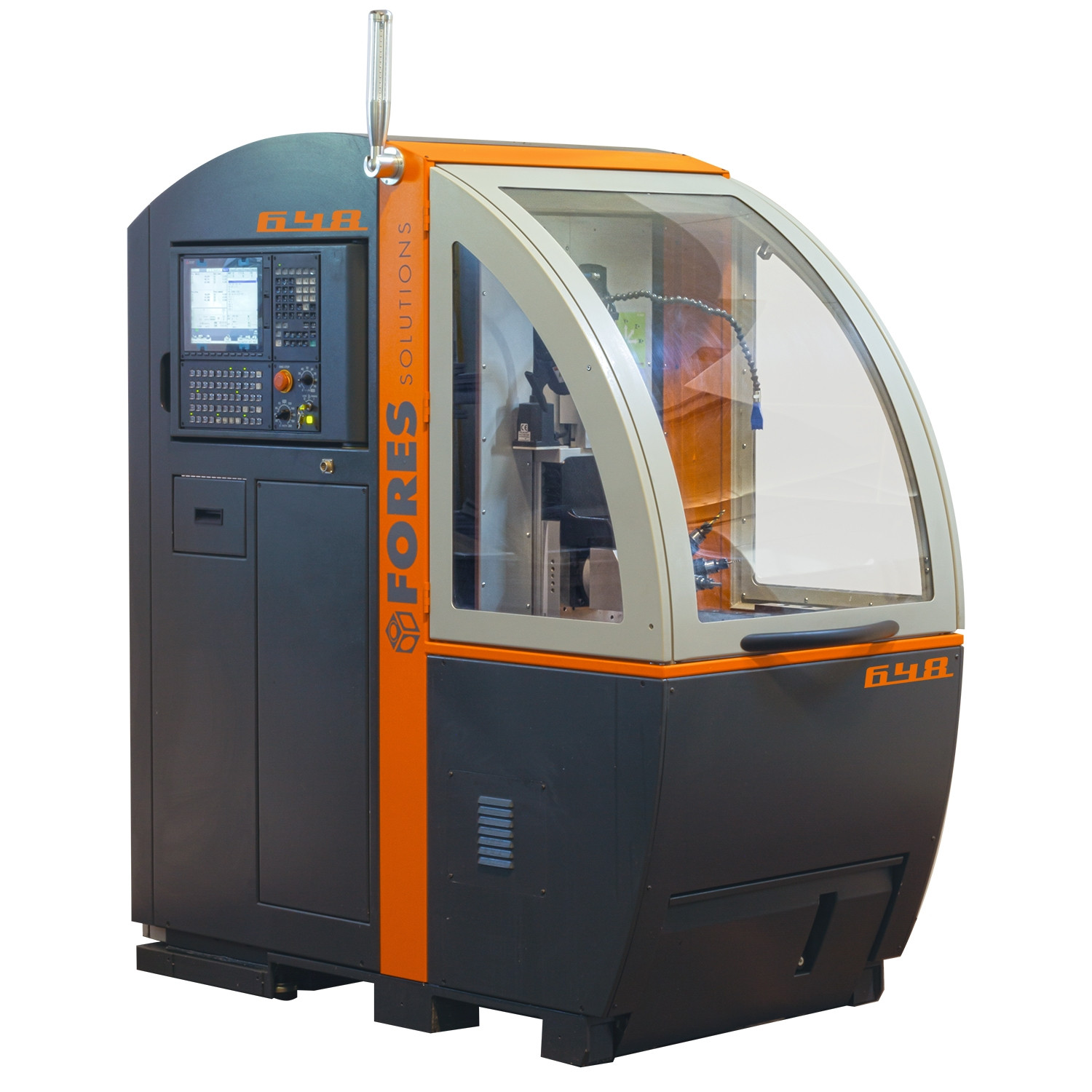

Fores648 cont mc kpl

Stable, précis et flexible

Le bâti de la machine, de construction extrêmement solide, soudé et usiné avec une grande précision, est équipé de 3 axes qui se déplacent sur des guides linéaires précontraints et sont entraînés par des vis à billes ISO 5 (ISO 3 en option). La tête d’outil revolver pour 6 porte-outils permet des processus d’usinage rationnels grâce à des changements d’outils rapides et 2 magasins d’outils pour 12 outils chacun assurent la flexibilité nécessaire.

Brancher – et c’est parti !

La conception compacte de la machine, qui intègre tous les composants nécessaires au fonctionnement – notamment le système de refroidissement et le compresseur – permet de placer la machine de manière optimale en fonction du processus de production, indépendamment de l’infrastructure existante. Seul un raccordement électrique de 400 V est nécessaire : Branchez – et c’est parti !

Percer, tarauder, fraiser et rectifier – rapidement et avec précision

La FORES 648 est conçue pour des opérations d’usinage rapides et précises avec un couple maximal de 8 Nm :

  • Perçage (alu ø 1–10 mm, acier ø 1–8 mm)
  • Taraudage (alu M2…M10, acier M3…M8)
  • Fraisage (profondeur de fraisage axial/radial par passage : acier 0.5 mm, aluminium 1 mm)
  • Rectification (avec turbines à air en option, jusqu’à 40 000 min–1 resp. 150 000 min–1)

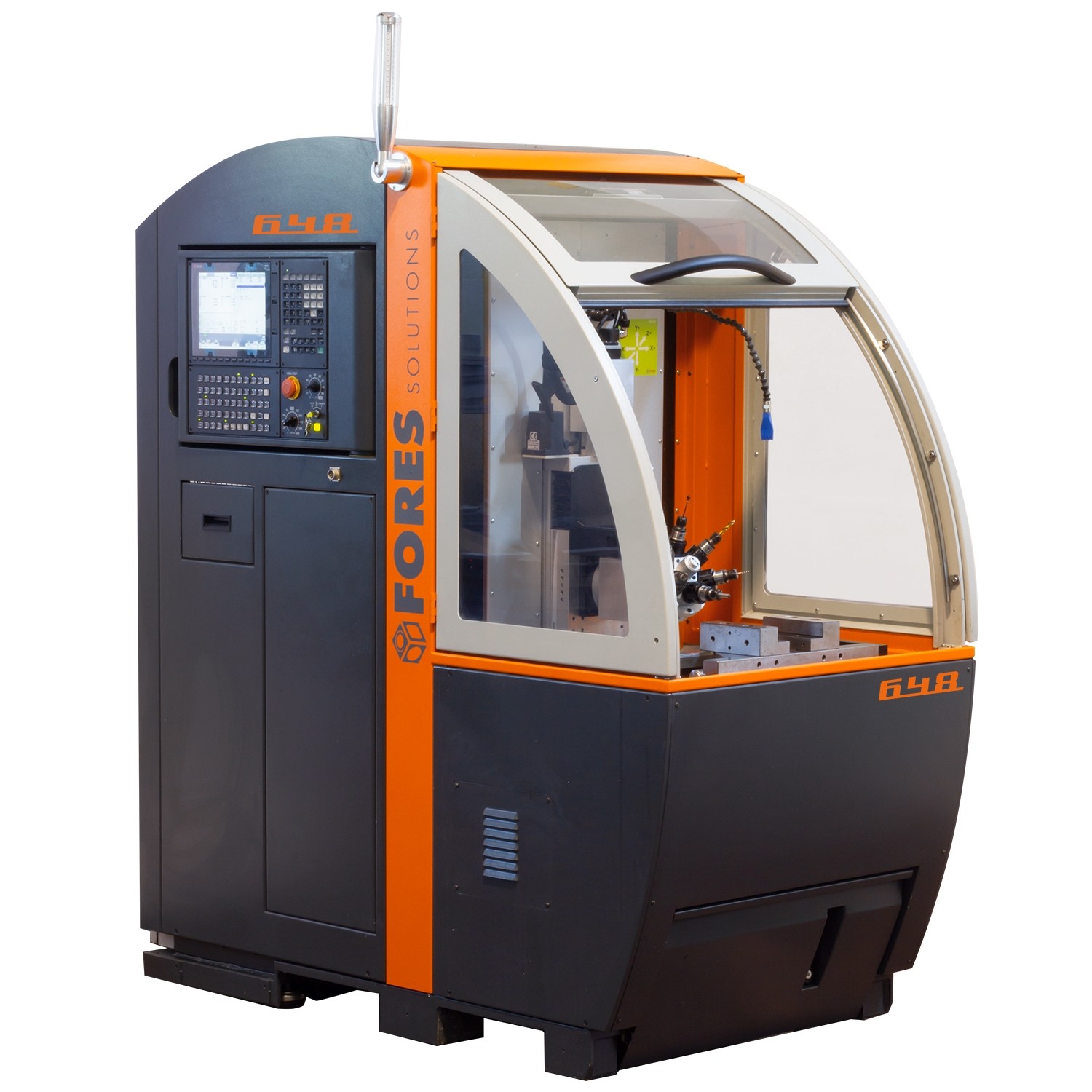

Fores648 features

Caractéristiques

  • Commande numérique CNC Mitsubishi M80, pivotable à 90°
  • 3 axes linéaires avec moteurs de broche Mitsubishi :
    – X: course 250 mm, vitesse de déplacement 20 m/min
    – Y: course 150 mm, vitesse de déplacement 15 m/min
    – Z: course 150 mm, vitesse de déplacement 10 m/min
  • Précision de positionnement ± 5 µm, répétabilité ± 10 µm
  • Etau de précision manuel ou pneumatique avec prise de pièce variable
  • Tête d’outil revolver pour 6 porte-outils, vitesse de rotation de la broche 10 000 min-1 (18 000 min-1en option)
  • Changement d’outil manuel à partir de 2 magasins d’outils intégrés pour 12 outils chacun
  • Système de refroidissement intégré en circuit fermé avec réservoir de 85 litres et filtre
  • Evacuation des copeaux intégrée (vis sans fin)
  • Commande frontale par fenêtre de levage
  • Commande latérale ou passage des pièces par des portes pivotantes

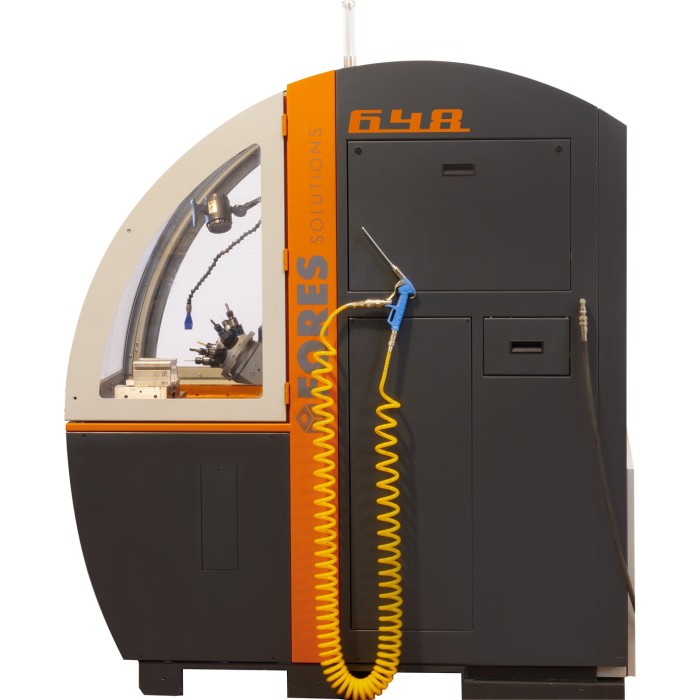

Fores648 cont standard

Version standard

  • Tout ce qu'il faut dedans !

Tous les composants nécessaires au fonctionnement sont intégrés dans le design compact de la machine ! Seul un raccordement électrique de 400 V est nécessaire : Branchez – et c’est parti !

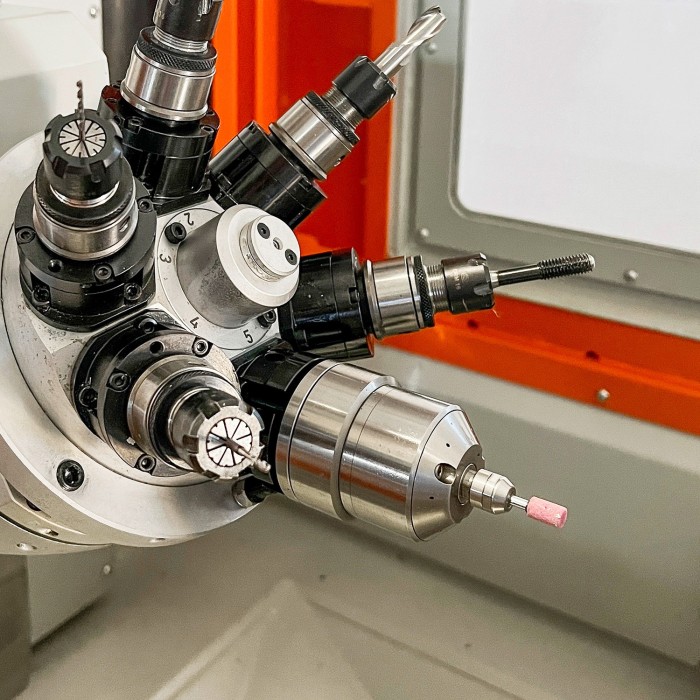

Fores648 cont option

Options

  • (presque) tout est possible …

Diverses options sont disponibles en fonction des besoins, permettant d’augmenter les performances et l’automatisation.

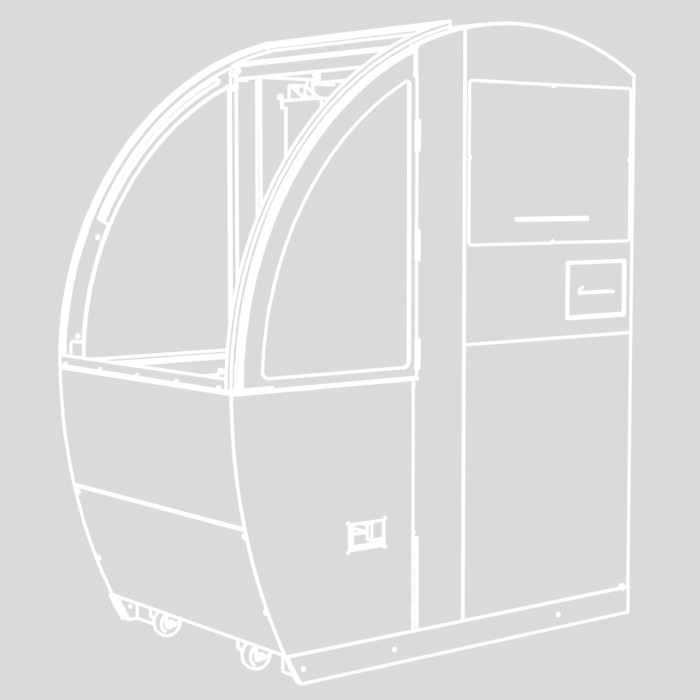

Fores648 cont layout td

Layout & Données techniques

Avec un poids d’à peine 900 kg, le FORES 648 peut être transporté sur n'importe quel lieu à l’aide d’un transpalette manuel et installé n'importe où grâce à son encombrement d'à peine 2 m2.
